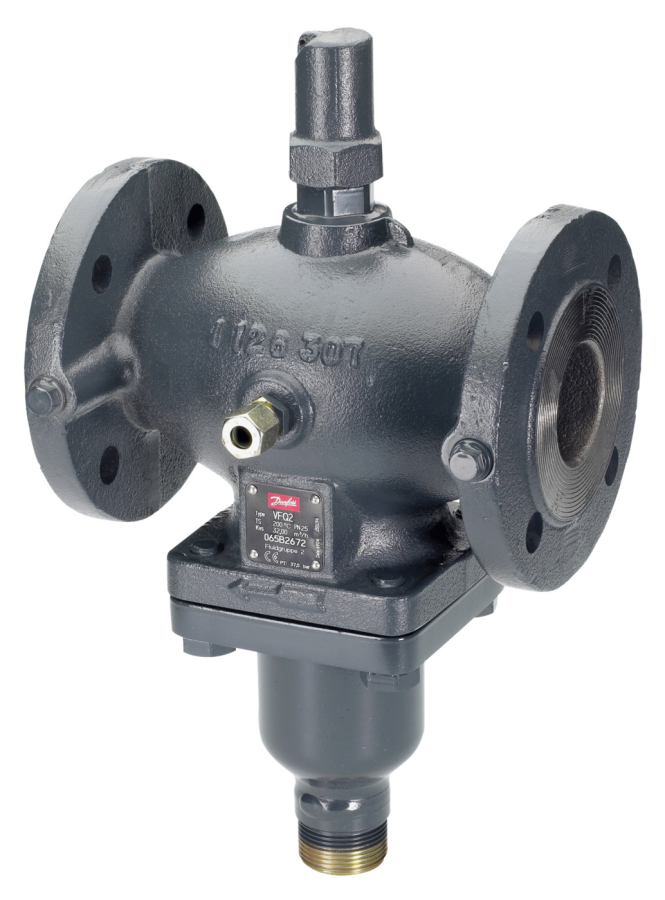

Клапан регулирующий VFQ2 DN32 16.0 м3ч со следами эксплуатации (065B2657), Danfoss
28 000 р.
/ шт.
сопутствующие товары
В составе с регулирующим блоком AFQ образует регулятор-ограничитель расхода.
Регулирующий блок через импульсные трубки поддерживает постоянный перепад давления на встроенном дроссельном клапане-ограничителе. Задание расхода настраивается путем вращения дроссельного клапана-ограничителя (количество оборотов указано на диаграмме в Инструкции по монтажу).
Диапазон расхода для ΔPдр.=0,2 бар составляет 0,4–7 м3/ч, для ΔPдр.=0,5 бар составляет 0,5–10 м3/ч.
Если регулятор настроен на предельное значение расхода, то ΔРmin ≥ 0,5 бар. Если же значение настройки меньше максимальной, то ΔРmin=(Q/Kvs)^2 + ΔРдр.
При необходимости дополнительно используются соединительные детали: KF3 - для комбинации клапана с регулирующими блоками и электроприводами или KF2 - для комбинации клапана с регулятором температуры.
Диаметр клапана Ду 32
Диапазон перепада давления [бар] [Max] 16 бар
Значения Kvs [м³/ч] 16 м³/ч
Класс давления Ру 16
Количество портов 2
Коэффициент кавитации 100% 0.38
Коэффициент кавитации 25% 0.64
Коэффициент кавитации 50% 0.57
Коэффициент кавитации 75% 0.55
Коэффициент начала кавитации 0.55
Материал конуса клапана Нержавеющая сталь, мат. № 1.4404
Материал корпуса клапана Серый чугун марки EN-GJL-25 (GG-25)
Монтажное исполнение свободный
Номинальное давление [бар] 16 бар
Область применения Централизованное отопление
Положение шпинделя Нормально открытый
Расходная характеристика Линейная оптимизированная
Температура теплоносителя [°C] [Max] 200 °C
Температура теплоносителя [°C] [Min] 2 °C
Тип VFQ 2
Типы соединения Фланец
Утечка через отверстие, макс. [% Kvs] 0.03
Функция Разгрузка по давлению
Ход [мм] 9 мм
