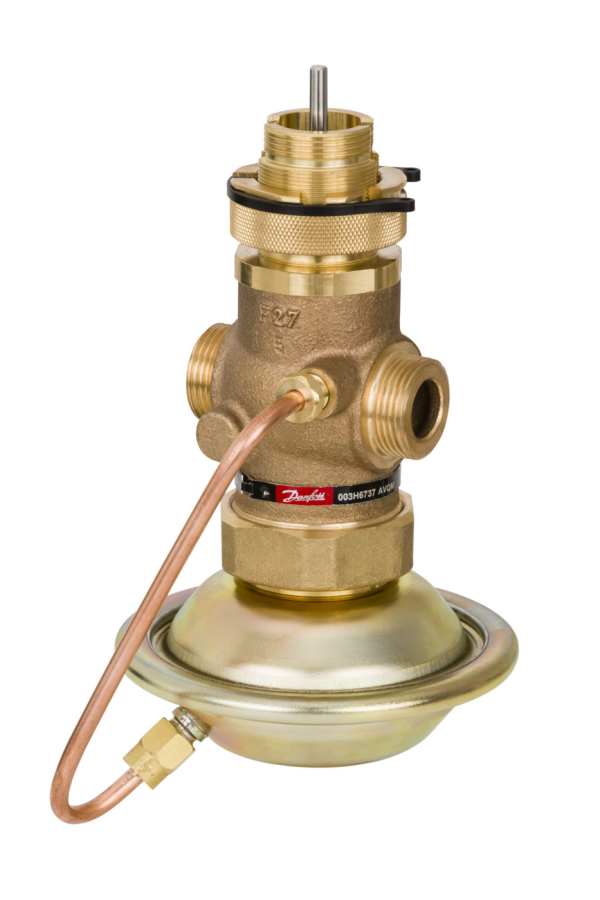

Клапан комбинированный AVQM DN15 Kvs-4.0 (003H6737), Danfoss
25 088 р.
/ шт.
сопутствующие товары
Автоматический регулятор расхода с встроенным регулирующем клапаном, который прежде всего используется в системах централизованного теплоснабжения. AVQM закрывается при превышении макс. установленного расхода.
AVQM является комбинацией седельного регулирующего клапана (исполнительного механизма электрической системы регулирования) и автоматического регулятора-ограничителя расхода прямого действия с диафрагмой и рабочей пружиной.
AVQM используется совместно с электроприводами типа AMV150, AMV(E) 10, AMV(E) 13, AMV(E) 13SU, AMV(E) 20, AMV 20SL, AMV(E) 23, AMV(E) 23SU, AMV 23SL, AMV(E) 30, AMV 30SL и AMV(E) 33, которые управляются электронными регуляторами Danfoss серии ECL.
Диаметр клапана Ду 15
Диапазон перепада давления [бар] [Max] 12 бар
Допустимая среда District heating/cooling circulation water
Значения Kvs [м³/ч] 4 м³/ч
Класс давления Ру 16
Количество портов 2
Коэффициент кавитации 100% 0.41
Коэффициент кавитации 25% 0.69
Коэффициент кавитации 50% 0.62
Коэффициент кавитации 75% 0.6
Коэффициент начала кавитации 0.6
Материал конуса клапана-регулятора Необесцинковывающаяся латунь CuZn36Pb2As
Материал конуса клапана-регулятора перепада давлений Необесцинковывающаяся латунь CuZn36Pb2As
Материал корпуса клапана Красная бронза CuSn5ZnPb (Rg5)
Материал регулирующей мембраны EPDM
Материал седла клапана Нержавеющая сталь, мат. № 1.4571
Материал уплотнения клапана-регулятора Металл
Материал уплотнения клапана-регулятора перепада давлений EPDM
Монтажное исполнение свободный
Номинальное давление [бар] 16 бар
Область применения Централизованное отопление
Ограничение расхода Да
Положение штока Нормально открытый
Размер соединения G 3/4 A
Расход [м3/ч] 2.4 м³/ч
Расход [м3/ч] [Min] 0.07 м³/ч
Расход [м³/ч] [Max] 2.4 м³/ч
Регулирование расхода Да
Регулятор давления Нет
Температура теплоносителя [°C] [Max] 150 °C
Температура теплоносителя [°C] [Min] 2 °C
Тип AVQM
Тип настройки Ни в какой(-их)
Типы соединения Наружная резьба
Фиксированный перепад давлений на регулирующем клапане - dpb [бар] 0.2 бар
Ход [мм] 5 мм
